宝珠砂（吨包装）取样检验方法

1. 概  述

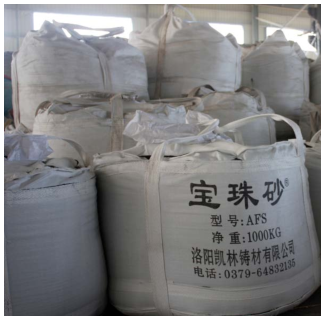

通常宝珠砂成品装入吨包袋后，等待买家购买，而买家在购买时，会通过取样来检测吨包袋中的宝珠砂颗粒粒径是否达标。由于宝珠砂较重，且流动性较好，通常情况下买家进行取样时，不便于取到吨包袋下部的宝珠砂，容易出现偏差，为了保证吨包中宝珠砂粒度一致，洛阳凯林铸材有限公司采用自行研发的宝珠砂取样器进行取样检测，本方法详细介绍了成品宝珠砂（吨包装）的取样及粒度检测方法。

2. 相关要求

2.1 要求检验人员在成品宝珠砂按照本办法要求取样检测。

2.2 为了保证样品的准确性，用宝珠砂专用取样器取样。如果样品数量多无法检测，用四分法取舍，直到样品重量合适为止。

2.3 根据宝珠砂的型号，有时根据客户的指定，选用合适的检验筛。

2.4 对成品宝珠砂检测：粒度合格的入库存放；对粒度不符合要求的，按不合格品处理。

2.5检验人员将相关检验结果按照要求记录于《粒度检验记录》或质量手册中。

3. 检验方法

3.1试样准备设备、工具

3.1.1宝珠砂取样器

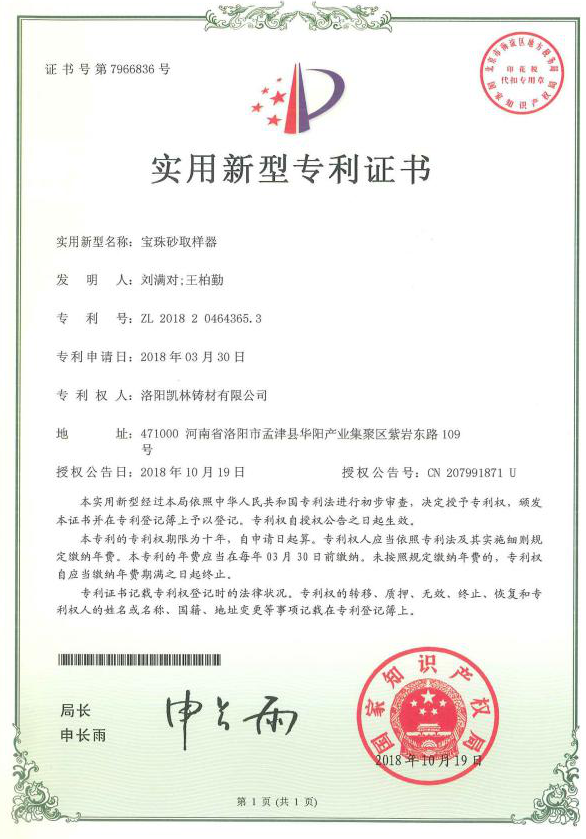

宝珠砂取样器由洛阳凯林铸材有限公司研究发明，并申请实用新型专利，专利号为：CN201820464365。

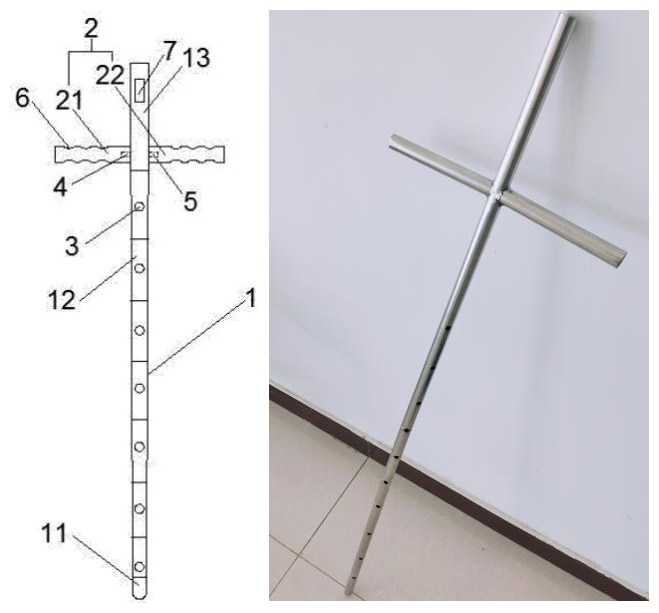

宝珠砂取样器，包括取样主杆和握把，所述取样主杆为中空结构，取样主杆的底部和顶部分别为封闭式结构和开放式结构，取样主杆中部的一侧均匀的开有取样孔，取样孔与取样主杆的中空结构连通，所述握把设置在取样主杆的上部。解决对吨包袋中宝珠砂进行取样时不便于取吨包袋下部的宝珠砂，只取表面宝珠砂进行检测，容易出现取样检测结果与使用时不符的问题。

宝珠砂取样器

该规格为：不锈钢管内径18mm长度大于800mm，一段封闭；在管侧从封闭端开始每间距50mm处开一个直径约为6mm的进样圆孔，共12个进样孔。

3.1.2盛样容器

盛样容器直径约为120~150mm，深度不小于55mm的底部球冠型硬质容器。

3.1.3电子称

分度值不大于0.1g。

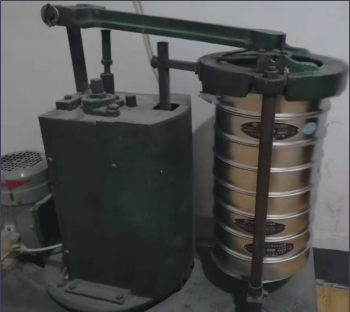

3.1.4振筛机

铸造用标准振筛机。

3.1.5 分析筛

铸造用标准分析筛，软毛帅一把。

3.2 取 样

3.2.1取样方法

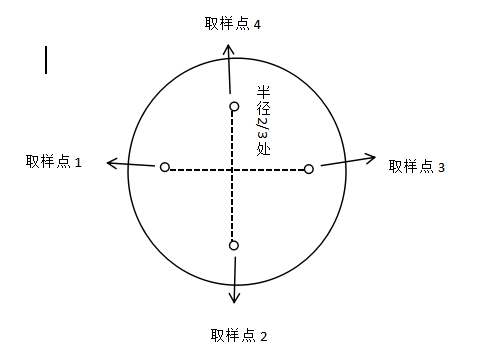

每一个吨包视为一个单个被检验对象，抽取点如下图所示，以每个吨包中心画十字，取样点位置约为半径长度的2/3处，共四个取样点，每个取样点各取一次。

取样俯视示意图（注：实线部分为吨包外皮）

 3.2.2 取样操作

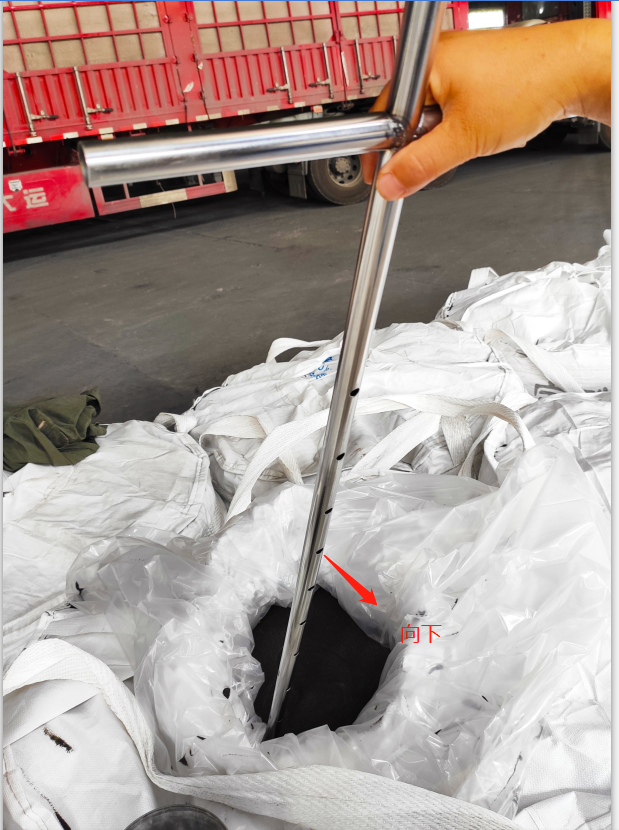

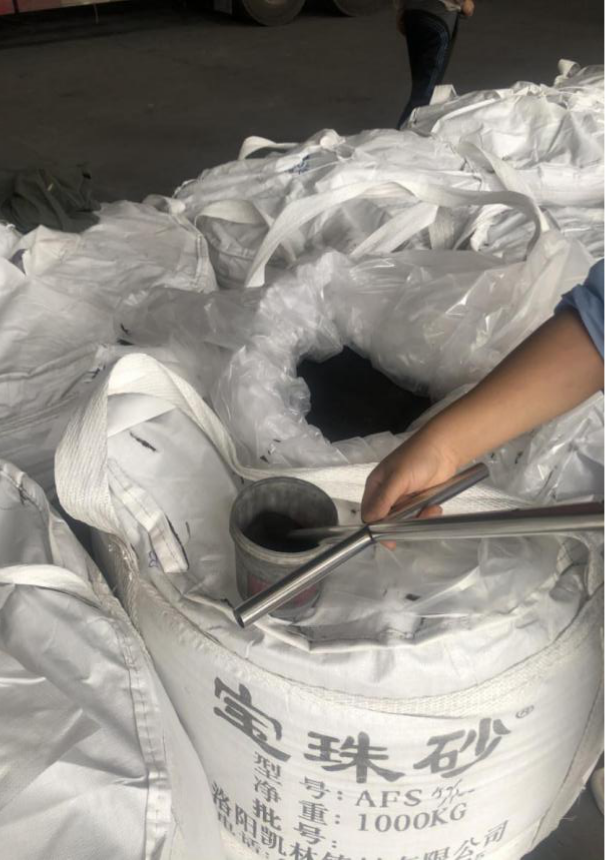

取样时主杆倾斜45°~60°之间，按照取样点位置插入吨包，取样主杆上的取样孔是朝向下方的，这样能避免插入过程中宝珠砂从取样孔处进入取样主杆的中空结构内，避免了出现取样不均匀的情况，插好后，把取样主杆转动180度，使取样孔朝上，这样吨包袋中各层的宝珠砂就能通过取样孔进入到取样主杆的中空结构内，取样主杆的中空结构填满后，将取样主杆取出，而取样主杆的顶部为开放式结构，因此将取样主杆取出后，将取样主杆中空结构内的宝珠砂从取样主杆的顶部倒出即可。

这样就能得到全面的宝珠砂样本，有效的降低了取样误差，取样检测结果更精确，取样时握住握把，能更轻松的将取样主杆下压和提起，也更便于转动取样主杆。

3.2.3取样数量

  每个吨包四个取样点各取一次，抽取的检验用样品不少于500g，装入盛样容器中。

3.4检 测

3.4.1试样备制

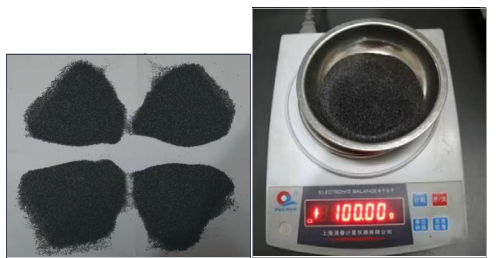

将取到的样品按照四分法取舍，并称重 100g 样品。

3.4.2 筛分

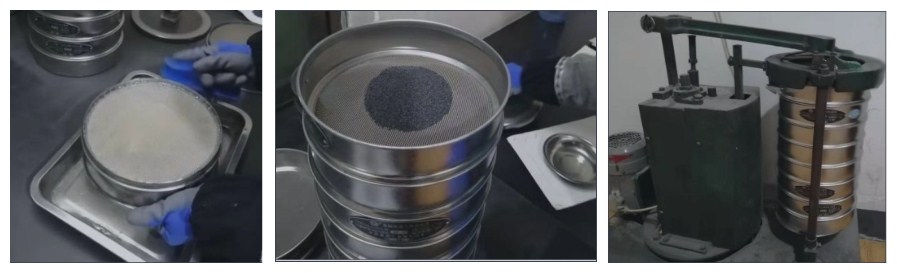

将样品放置于检测用过滤筛中，使用振动筛震动检测用过滤筛15 分钟，使样品充分被分筛至各个分筛皿中，将分筛皿取出并将分筛的各个样品置于对应的托盘中。

3.4.3 称重

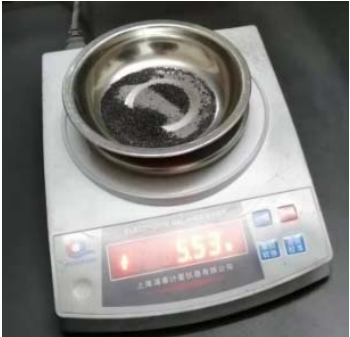

将各个托盘中的砂子置于电子秤上称重。

3.4.4 记录

将读数记录在粒度测定表单中。

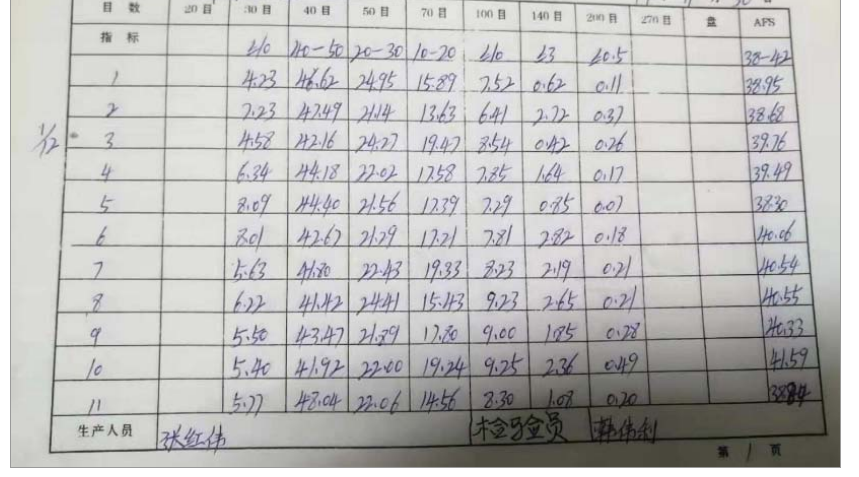

粒度测定表单实例

4. 分析结果

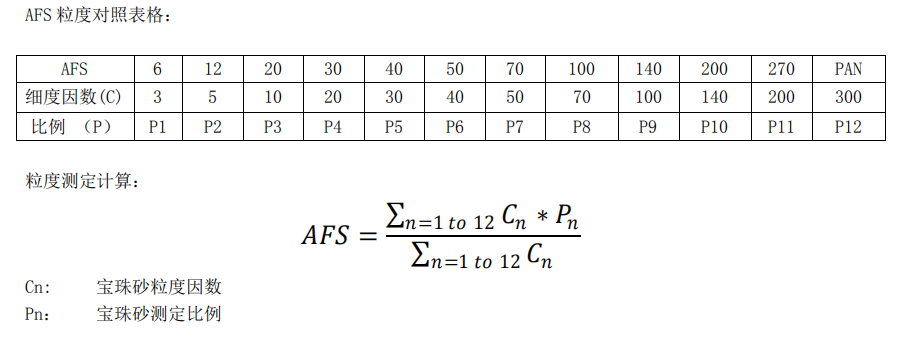

  将记录试样的筛分结果数据，按照平均细度（AFS）标准计算出来的平均细度（AFS）数值，并将检验结果及牌号写入质量手册，需方据此验收。
