常见人工特种铸造砂的性能

三、常见人工特种砂的性能

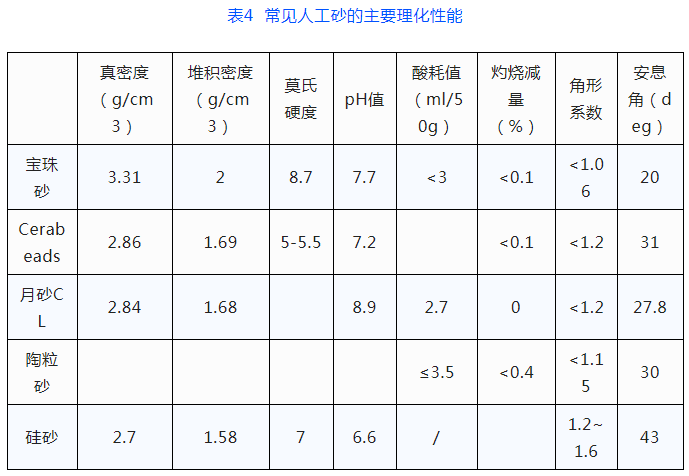

可以看出，以上人造特种砂均具有近似球形的粒型，但是熔融风碎法生产的宝珠砂圆度明显好于其他烧结法生产的特种砂，同时，由于宝珠砂堆积密度较大、表面硬度较高，在作为消失模填充砂方面具有独特的优势。

关于蓄热系数的概念：

蓄热系数表示材料的冷却能力（铸造上常说的激冷能力），蓄热系数越大、铸件的凝固和冷却速度也越大，铸件的致密程度提高，粘砂倾向降低。蓄热系数b是材料的密度ρ、热导率λ，比热容c的函数，即：

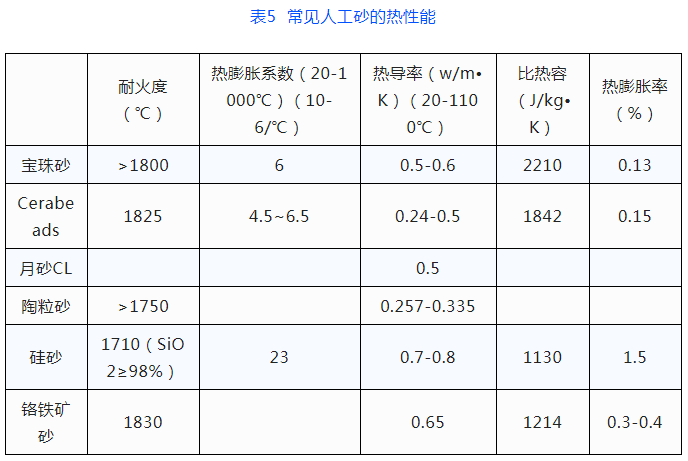

以上几种特种人造砂都具有较高的耐火度，较低的的热膨胀率，都可以避免硅砂由于相变产生较大热膨胀造成铸件脉纹的缺陷。但在需要更高耐火度的不锈钢大型碳钢件的场合，较高的耐火度和更光洁的表面质量会取得更好的铸造效果。另外由于烧结法人造砂存在较多闭气孔，使得型砂导热性能差，在铸造低熔点的有色合金时，铸型溃散性不好。

宝珠砂除堆积密度低于铬铁矿砂以外，一些主要的热物理性能，如热导率、热膨胀率、耐火度等，都与铬铁矿砂相近。在颗粒形状和耐破碎性方面，则比铬铁矿砂好得多，而价格却只是铬铁矿砂的1/2左右。在综合分析的基础上，不难看出，宝珠砂是铬铁矿砂比较理想的替代材料，目前，已有很多大型铸钢件厂家利用宝珠砂替代铬铁矿砂做面砂，尤其是开发出“30目+细粉”宝珠砂做面砂，取得了更大的经济效益。
