新闻资讯
News
企业风采Corporate Style
MORE+
您当前所在位置：网站首页 - 新闻资讯
浅谈宝珠砂的粒度级配
更新时间：2022-09-12 16:43:00点击次数：1019次

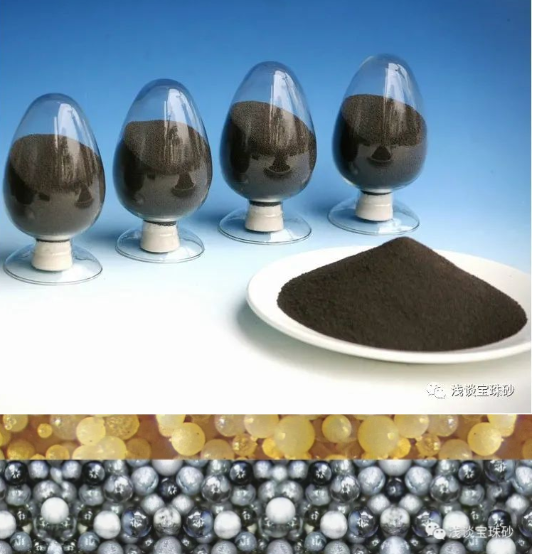

浅谈宝珠砂的粒度级配
原砂颗粒的尺寸分布显著影响铸件的质量。使用较粗的砂粒时，金属液容易渗入型芯砂粒，形成较差的铸件的表面。使用较细砂粒能产生更好更光洁度的铸件表面，但需要较高的粘结剂加入量，同时会使型芯透气性降低，可能会引起铸件气孔类缺陷。一般砂型铸造工艺，特别是使用硅砂时，原砂一般都在以下尺寸范围内：
平均细度50–60 AFS（平均粒度220–250μm）：表面质量较好，粘结剂用量较低细粉（小于200目）含量 ≤2%：可减少粘结剂用量
含泥量（小于0.02mm的颗粒含量） ≤0.5%：可减少粘结剂用量

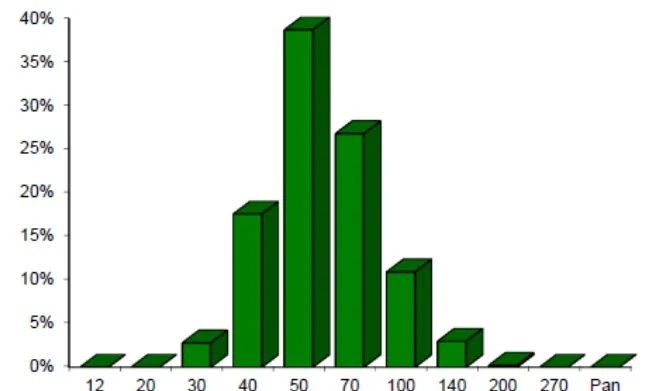

粒度分布：95% 砂量集中分布于4筛或5筛：易于紧实，减少膨胀类缺陷
干砂透气性：100-150：减少气孔缺陷
宝珠砂，由于其粒型近圆，流动性极好，透气率高，且生产过程中有粒度分布广、可单一目数组合混配等特点，铸造实践中，除了遵循以上共性之外，有自己独特的级配特征，使得其在运输、输送过程中不偏析、不分层；在潮模砂、自硬砂应用中有较好的湿强度等。对于使用粘结剂的砂型铸造工艺来说，利用多筛分布，使得较小颗粒填充于较大颗粒间隙之间相互镶嵌，增加粘结剂“连接桥”，进而提高型芯粘结强度等都是行之有效的办法。

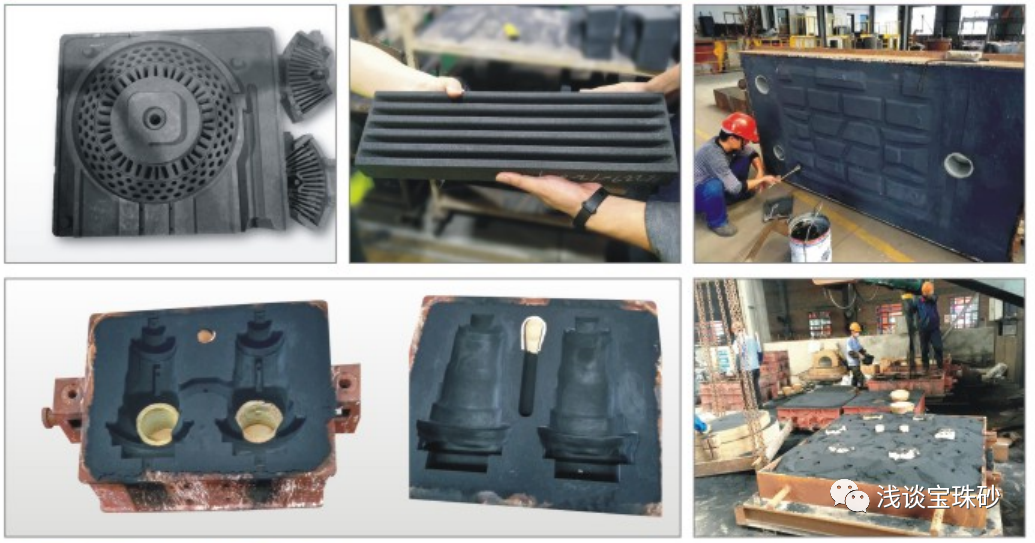

总结宝珠砂20余年的应用，对于不同铸造工艺使用宝珠砂的粒度要求和分布，大致列举如下：
覆膜砂
AFS 值 50—70,70—90,90—110均有采用，4筛或5筛分布，集中度85%以上；
02
自硬砂
（包括呋喃、碱酚醛、PEP、邦尼等）：AFS 30—65 均有采用，4筛或5筛分布，集中度80%以上；
03
消失模
10/20目，20/30目较为常用，可提高透气性、保证浇注后宝珠砂回用率，减少消耗；
04
冷芯盒、热芯盒
AFS 40—60 较为常用，4筛或5筛分布，集中度85%以上；
05
3D 打印
2筛分布，最多3 筛，集中度90%以上，确保铺砂层厚均匀。平均细度根据用途不同，分布较广。
